方案软件:天翼VA应用虚拟化系统


前言:

文本主要讲述如何进行天翼VA集群部署。部署前提是所有的服务器均以正确安装完适宜的操作系统,并做好了应用所需相应的初步配置,如IP等,本文为非域部署,部署方法以示例方式说明,用户可根据个人需求适当调整。


系统规划


1、本示例的整个系统由三个服务器组成,分别是


机器名

作用

IP

备注

Terminal-va

【终端服务器+应用程序客户端】

192.168.1.161

VA主服务器

MEMBER-1

【终端服务器+应用程序客户端】

192.168.1.169

应用(ARS)服务器1

MEMBER-2

【终端服务器+应用程序客户端】

192.168.1.165

应用(ARS)服务器2


2、集群服务器的安装


2.1 VA主服务器的安装


主服务器的安装同单台服务器的安装步骤相同,具体安装办法参见《VA管理员手册》。


2.2 应用服务器的安装

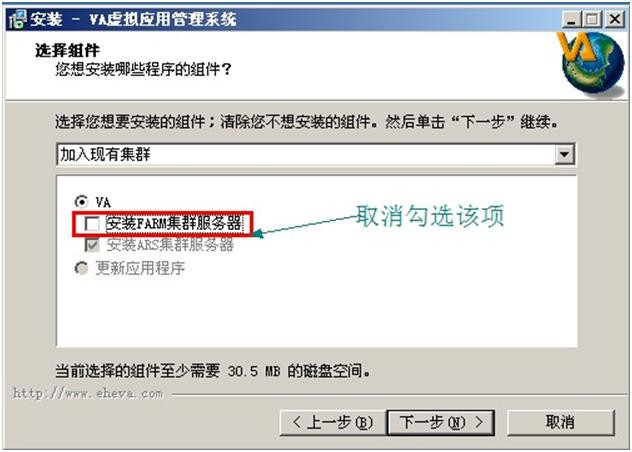

应用服务器即从服务器简称”ARS服务器”,它的安装文件与单台服务器的是相同的,其安装步骤也大致相同,但需要进行加入集群的部署安装,操作步骤如下:



ARS服务器与主服务器是同一个管理员即admin相同,因此安装ARS服务器时不会提示建立admin用户名和密码,安装完成后,用在主服务器上建立的admin登录ARS服务器的控制台,注意集群服务器的地址和端口均为主服务器的地址端口。



2.3 主服务器设置


ARS服务器安装好后,在主服务器上需要添加已经安装好的ARS,具体操作如下,打开主服务器的VA控制台的”虚拟应用运行服务器”并添加ARS。



新增的服务器需要启用



外网VAP端口设置详见e步骤



上步操作还可在应用程序中设置



注意:添加的ARS需要”启用”并勾选需要改服务器添加的应用,若不启用或不选择应用程序,则不能实现负载均衡(均衡方式设置参见管理员手册),此处的端口号为安装ARS时各自内外网的VAP端口号,并要在路由器上进行相应的设置(详细设置见下述)。



设置好后点击应用,设置生效。

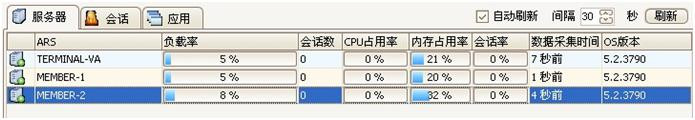

添加好后,在”集群当前状态”下可看到所有服务器的连接使用状态。



基本部署完成,以记事本为例演示效果,此示例采用内网访问以及”轮循”的负载均衡方式。



2.4 创建用户


集群中创建用户,无论是在哪一台服务器上创建用户,其他的服务器在启动的情况下会自动创建VA用户以及相应的VA_*的NT用户。

如,在主服务器上创建用户1


其他服务器自动创建该用户


其他服务器上的NT用户


若无法建立VA用户以及NT用户,可查看ARS服务器与主服务器是否正常连接。


2.5 VAP端口映射

参数设置

机器名

服务器IP地址

内网VAP端口

外网VAP端口

Terminal-va

192.168.1.161

6802

6802

MEMBER-1

192.168.1.169

6802

6803

MEMBER-2

192.168.1.165

6802

6804

具体设置

进入路由器

在转发规则中添加各服务器对应的服务端口号。
